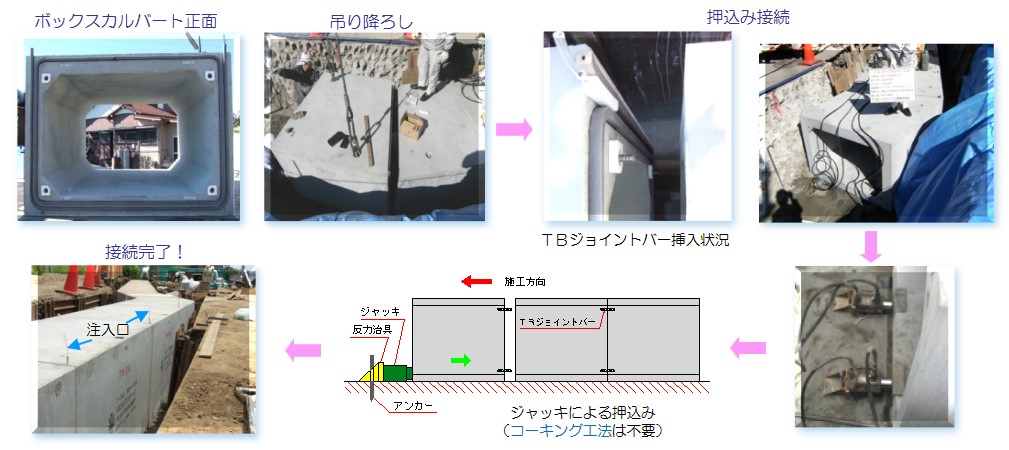

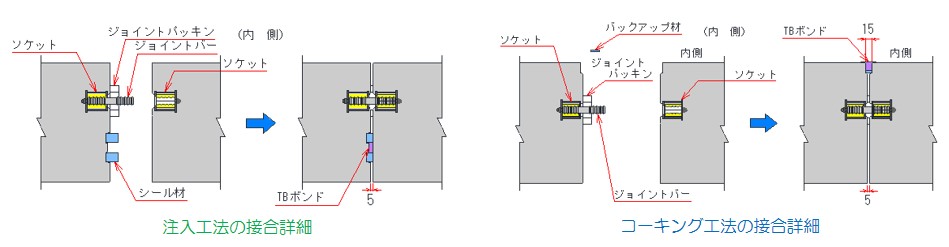

TB工法とは

形状寸法

呼び
B×H
寸法 (mm) 参考質量 (t)※2
L ※1 (mm)

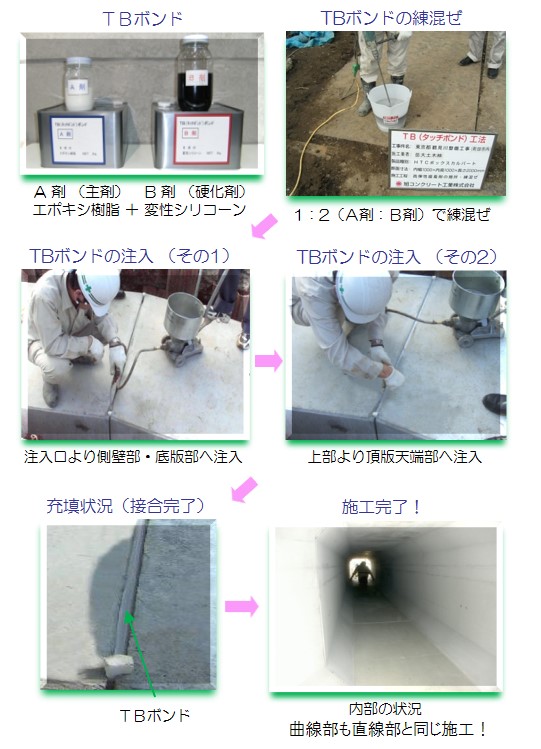

TBボンド
注入量※3
(kg/1継手)
B' H' T1 T2 T3 C 2000 4000 1500
600×600 800 800 100 100 100 100 1.500 3.000 - 0.80
700×700 900 900 100 100 100 100 1.700 3.400 - 0.91
800×800 1000 1000 100 100 100 100 1.900 3.800 - 1.02
900×600 1100 840 120 120 100 150 2.150 4.290 - 0.99
900×900 1100 1140 120 120 100 150 2.450 4.890 - 1.14
1000×800 1200 1040 120 120 100 150 2.470 4.930 - 1.15
1000×1000 1200 1240 120 120 100 150 2.670 5.330 - 1.25
1100×1100 1350 1350 125 125 125 150 3.290 6.580 - 1.38
1200×800 1450 1050 125 125 125 150 3.040 6.080 - 1.28
1200×1000 1450 1250 125 125 125 150 3.290 6.580 - 1.39
1200×1200 1450 1450 125 125 125 150 3.540 7.080 - 1.49
1200×1500 1450 1750 125 125 125 150 3.910 7.830 - 1.64
1300×1300 1550 1550 125 125 125 150 3.790 7.580 - 1.60
1400×1400 1700 1700 150 150 150 150 4.880 9.750 - 1.74
1500×1000 1800 1300 150 150 150 150 4.430 8.850 - 1.59
1500×1200 1800 1500 150 150 150 150 4.730 9.450 - 1.70
1500×1500 1800 1800 150 150 150 150 5.180 10.350 - 1.85
1800×1200 2100 1500 150 150 150 150 5.180 - - 1.87
1800×1800 2100 2100 150 150 150 150 6.080 - - 2.18
2000×1500 2300 1800 150 150 150 150 5.930 - - 2.14
2000×2000 2300 2300 150 150 150 150 6.680 - - 2.40
2200×1800 2560 2160 180 180 180 150 8.070 - - 2.45
2200×2200 2560 2560 180 180 180 150 8.790 - - 2.66
2300×1500 2660 1860 180 180 180 150 7.710 - - 2.36
2300×2300 2660 2660 180 180 180 150 9.150 - - 2.77
2400×2000 2760 2360 180 180 180 150 8.790 - - 2.67
2400×2400 2760 2760 180 180 180 150 9.510 - - 2.88
2500×1500 2860 1860 180 180 180 150 8.070 - - 2.47
2500×2500 2900 2900 200 200 200 150 11.030 - - 3.02
2800×1500 3200 1900 200 200 200 200 9.800 - - 2.67
2800×2800 3200 3200 200 200 200 200 12.400 - - 3.34
3000×1500 3400 2000 250 250 200 200 11.900 - - 2.83
3000×3000 3500 3500 250 250 250 200 16.650 - - 3.63
3500×2000 4000 2600 300 300 250 300 17.900 - - 3.44
3500×2500 4000 3100 300 300 250 300 19.150 - - 3.70
4000×2000 4500 2600 300 300 250 300 - - 14.550 3.73
4000×2500 4500 3100 300 300 250 300 - - 15.490 3.99

※1) Lは有効長であり、製品実長は目地幅(5mm)を考慮した長さ(L-5mm)とする。
※2) ブロックの質量はコンクリートの単位容積質量を2.5t/m3として計算したものである。
※3) 注入量にはロス25%を含む。
