TB工法とは

マンホールへの耐震接続



特徴

1.レベル2地震動に対応

TB工法の採用により、レベル2地震動による地盤の変位に自在に追随します。



2.高い水密性

変位後も0.1MPaの水圧に耐える止水性!漏水・浸入水を完全にシャットアウトできます。



3.あらゆる形状・角度の接続管に対応

円形管、矩形渠、台付管など、あらゆる形状のコンクリート製管渠に対応し、どのよう

な取付角度でも接合が可能です。



4.塩ビ管にも対応

塩ビ管専用プライマーを使用することにより、塩ビ管との接合も可能です。マンホール

接合部に限らず、ボックスカルバート側壁などの塩ビ管流入部も耐震化が図れます。



5.優れた施工性

マンホールと接続管の隙間にTBボンドを充填するだけの簡易な作業なので、施工性

に優れ、工期短縮が図れます。



6.ハイコストパフォーマンス

従来のゴム製可とう継手に比べて、コストを大幅に削減できます。



ゴム製可とう継手との概算費用比較例(標準施工、材工共、1箇所当り)

接続管

(mm)

ゴム製可とう継手

(円)

マンホールTBジョイント

(円)

コスト削減率

(%)

HPφ400 76,400 30,900 60
HPφ800 153,800 61,300 60
HPφ1200 233,400 68,300 71



耐震性能

1.許容屈曲角

屈曲角の許容値は、TBボンドの変位量が充填幅の100%に達した時(例:30㎜の充填幅に対して100%の30㎜伸びた時、即ち30㎜→60㎜になった時)の角度とする。

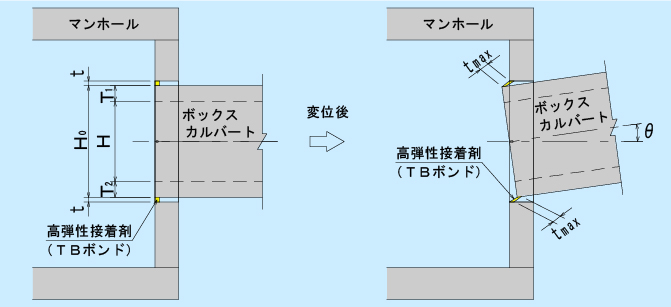

ボックスカルバートを接続した場合の許容屈曲角の一例

接続函渠寸法(mm) TBボンド幅(mm) 許容屈曲角
内幅 内高 頂範厚 底版厚 外高 充填高 許容変位量 変位後の幅 θ(度)
B H T1 T2 H0 t t×100% tmax
600 600 100 100 800 30 30 60 07゚11'00"
1000 1000 120 120 1240 30 30 60 04゚41'28"
1400 1400 150 150 1700 30 30 60 03゚26'34"



2.許容抜出し量

抜出し量(軸方向変位量)の許容値は、TBボンドの充填幅に対する100%の値とする。

TBボンドの充填幅 t = 30mm → 許容抜出し量30mm

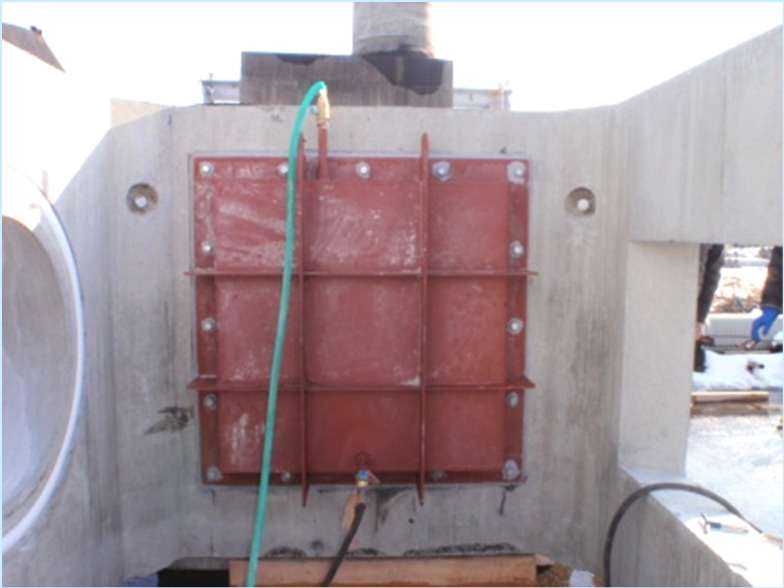

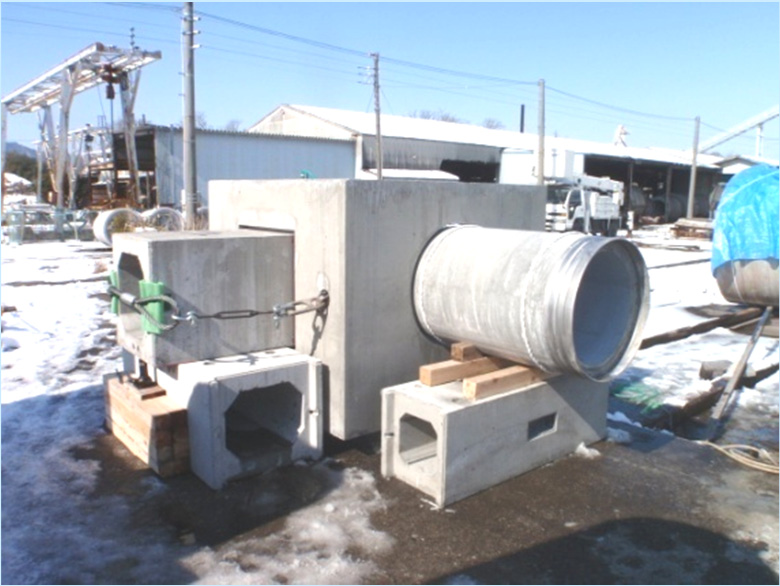

耐震性能確認試験(ボックスカルバート)





許容屈曲変位状態における水密性試験結果(ボックスカルバート 500×500)

充填幅

(mm)

屈曲角度

(度)

内水圧

(MPa)

保持時間

継手部の

水密性確認

30 5.5 0.1 3分間 漏水なし



許容軸方向変位状態における水密性試験結果(ボックスカルバート 500×500)

充填幅

(mm)

変位量

(mm)

内水圧

(MPa)

保持時間

継手部の

水密性確認

30 30 0.1 3分間 漏水なし

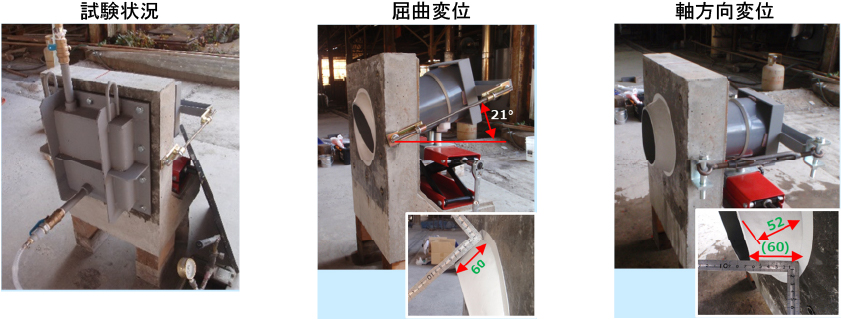

耐震性能確認試験(塩ビ管)




許容屈曲変位状態における水密性試験結果(VUφ200 )

充填幅

(mm)

屈曲角度

(度)

内水圧

(MPa)

保持時間

継手部の

水密性確認

30 21 0.1 3分間 漏水なし



許容軸方向変位状態における水密性試験結果(VUφ200 )

充填幅

(mm)

変位量

(mm)

内水圧

(MPa)

保持時間

継手部の

水密性確認

30 52 0.1 3分間 漏水なし

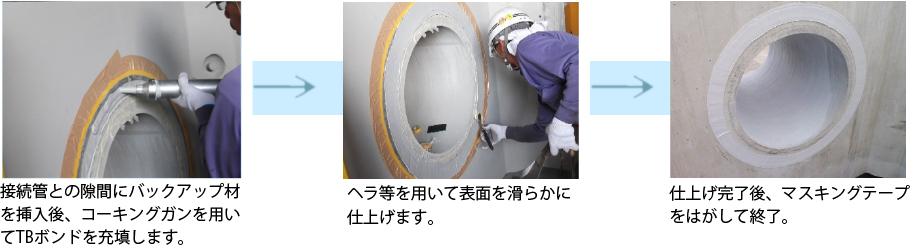

施工手順

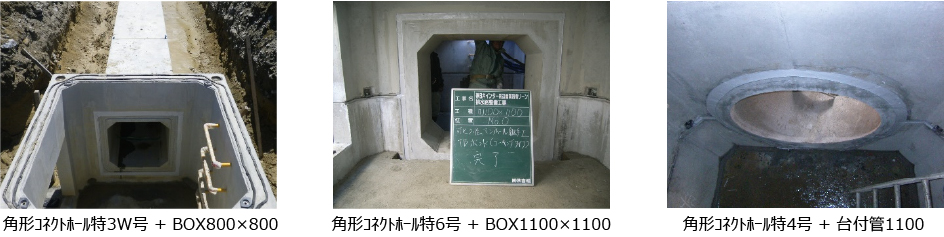

施工事例
